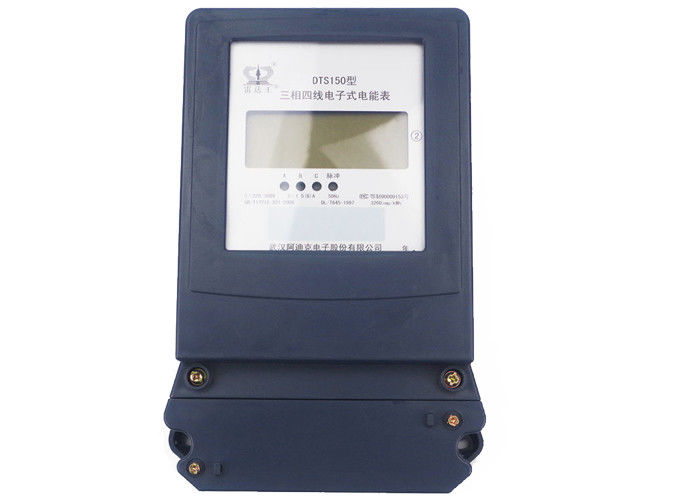

スマートな三相四線式エネルギー メートル、DTS150 3段階の電気メートル

LCDはデジタル エネルギー メートルの三相4本のワイヤー電気メートル3* 1.5(6)を流れ表示します

1. 概要:

DTS150はクラス1.0および2.0の空電AC活動的なエネルギー メートルのためのIEC62051標準の条件に合致する自動検針のための三相電気エネルギーのメートルです;メートルは設計するように、製造するように高度SMTの技術を活動的な50Hzか60Hz三相四線式AC電気の網からの活動的なエネルギー消費を測定するように採用します;メートルは屋内置くか、または直接着手のドアのために使用され、このメートルは労働者によって容易に示すLCD表示をそれのための活動的なエネルギー消費を読むこと持っています次の特徴を備えています:失敗の表示器、RS485コミュニケーション、遠隔/onおよびリモート・アラームを等電源遮断に段階的に行なって下さい。


2. 適用標準:

メートルは次の標準従います:
IEC 62053-22 （2003年）、電気のメーターで計る装置（a.c.）:活動的なエネルギー（クラス0.2Sおよび0.5S）のための特定の条件静的なメートル。
IEC 62052-11 （2002年）、電気のメーターで計る装置（a.c.）:一般要求事項、テストおよびテスト条件部分11:メーターで計る装置

3.主関数:

• 測定および表示はA、段階B、段階Cおよび総活動的なエネルギーを段階的に行ないます。
• 遠隔スイッチ オン/オフ警報:メートルは比出力の消費に基づいてスイッチ オン/オフ警報に主局で命令を送ることができます。
• 単一チップ マイクロコンピューター制御および十分にデジタルにメーターで計ることおよびスマートな反タンパーの保護;
• 3段階は電源を同時に供給し、メートルは持っています力を1段階だけきちんと働かせ、また段階の損失を表示できます。
• RS 485のCOMポート;
• 表示方法:6つの整数および2つの小数のLCDスクリーン

4.技術仕様:

テーブルをモデルおよび衝動の定数で構成します（指定の一定した価値はネームプレートに応じてあります）


• 正確さのクラス:クラス0.5
• 評価される頻度:50Hz
• 流れの開始:≤0.005Ib
• はうこと:反はう設計
• 次元:245mm×150mm×78mm
• 重量:1.5kg
• 寿命:≥10年


5. 取付けおよび関係:

1. メートルはよい換気の状態の乾燥した区域に取付けおよび操作の間に安全および信頼性を保障するために取付けられます。メートルが汚れたの区域に取付けられ、容易に傷つけられて得れば汚れた環境からメートルを保護するために、メーターで計る箱は形成されるべきです。

2. メートルの次元は次としてあります:穴はdiggedサイズの前方に調和、メートルの底は強い、耐火性の主題で固定べきです。

6. メートルの更新:

配電網、次第に限定、重い作業負荷のような、低効率現れる従来の手動メーターの示度のための復元のプロジェクトの開発を使うと、高い誤り率等は、電力の管理システムのinformatizationおよび近代化の条件をもう満たすことができません。従って、マニュアルの場所を取る高度の遠隔メーターの示度システムは高い信頼性、安価および大衆化すること容易のために避けられない傾向になります。

私達の電気メートルは次図に示すように遠隔メーターの示度の機能を、実現するためにコレクターのコンセントレイターのようなデータ収集端末装置によって接続するべきRS485 COMポートを備えています。
