AMIのためのLoRaWANのコレクターへのコミュニケーション分離のデュアルインター フェイス485

中国 AMIのためのLoRaWANのコレクターへのコミュニケーション分離のデュアルインター フェイス485 サプライヤー

大画像 :  AMIのためのLoRaWANのコレクターへのコミュニケーション分離のデュアルインター フェイス485

商品の詳細:

起源の場所: 中国
ブランド名: RADARKING
証明: IEC, ISO
モデル番号: DCRL12-RDK150-G2A

お支払配送条件:

最小注文数量: 1pcs
価格: Negotiation
パッケージの詳細: 標準的な輸出パッケージ
受渡し時間: 3-35days
支払条件: トン/ Tは、L / Cのウェスタンユニオン
供給の能力: 1 年ごとの 1000000 PC
Contact Now
詳細製品概要
定常電圧: AC 220V+-20% 50Hz RS485空転の電圧: DC 5V。
RS485積載量: 32組のRS485末端装置(800メートル)。 電力消費: アクティブな電源の≤ 3W;皮相電力の≤ 5VA。


AMIのためのLoRaWANのコレクターへのコミュニケーション分離のデュアルインター フェイス485

記述:
DCRL12-RDK150-G2AはG2A (アップリンクLoRaWAN、下り回線485)に基づいてコレクター485にLoRaWANです特にIoTコミュニケーション機会のために開発されるプロダクトあります。プロダクトはRS485業界標準(DL/T645、CJ/T188、MODBUSの議定書)と互換性があります。RS485通信用インタフェースとのターミナルのためのLoRaWANコミュニケーションを実行することを使用します。
コレクターは使用しやすくただ出入口を通した完全な2地点間データ収集をLoRaWANの出入口信号によってカバーされる区域にコレクター取付ける必要があります。それに低い電力の消費、長い生命および実時間データを集めるために信頼できる保証を提供する対面データ伝送の利点があります。コレクターは出入口に自動的にデータをアップロードでき出入口はネットワークのプラットホームに自動的にデータをアップロードします;プロダクトは維持し、取り替えること容易な構造で簡単でアップリンク コミュニケーション ケーブルの関係がないし、取付けは便利および速くです。プロダクトは産業制御標準の概念に従って、電源です強い反干渉の能力、長い伝送距離の、高速および安定した操作を用いる省エネのおよび完全に隔離されたコミュニケーション、設計されています。

1. 主関数および特徴:
1.1下り回線RS485インターフェイスは(ボード・レートは置くことができます)、1-32台のターミナルを運ぶことができます;アップリンクLoRaWAN。
1.2二重RS485インターフェイスは、そのうちの一つローカル維持インターフェイスです。
1.3それはミニチュアAC電源、AC 220Vと直接アクセスすることができます来ます。会社の特許を取られた技術を適用して、それに効果的に正常な仕事からコレクターを保護する反電光、反乾燥、反の高さの圧力、等の機能が、あります。
1.4 DL/645、CJ/T188、MODBUSおよび他の議定書を支えて下さい(カスタマイズすることができます)。
1.5端の計算技術、時限活動的なアップロードを適用すれば透明な伝達は転換することができます。アップロードされたデータは任せます(データ仕事の最大数まで:データをアップロードすること間の(0000から9999分) 4)、間隔、および末端ファイルは(ファイルのターミナルは自動的にアップロードすることができます)置くことができます。
1.6それにデータ維持のためのLoRaWAN遠隔モードそしてローカルRS485モードがあります。
1.7コミュニケーション分離:会社の特許を取られた技術を、活動的な分離と、反電光適用して、反乾燥した、反の高さの電圧および他の機能は、効果的にRS485インターフェイスの正常運営を保護します。
1.8専門インターフェイス データの流れは自動的に制御され、出入口のプラットホームによって送られる指示フレームは優先的に処理されます。
1.9それは小さく、取付け易い2P柵のタイプ取付けを採用します。
いろいろな状況表示との1.10、コレクターの状態は分野の自動運転表示灯によって定めることができます。
1.11形成された変数はの間に自動的に電源遮断に救われ、自動的に後パワーで元通りになります。

2. 主要な技術的な変数:
2.1電気変数:
定常電圧:AC 220V+-20% 50Hz。
RS485空転の電圧:DC 5V。
RS485積載量:32組のRS485末端装置(800メートル)。
パワー消費量:アクティブな電源の≤ 3W;皮相電力の≤ 5VA。
2.2無線パフォーマンス パラメータ:
中心周波数:433MHz/470MHz (カスタマイズされたプロジェクト)、LoRaWANの国際規格。
調節技術:線形周波数変調のスペクトラム拡散調節。
帯域幅:125kHz/250kHz.
RF力:20dBm (100mW)。
感受性を受け取って下さい:-143dBm @SF12/BW 125KHz。
2.3安全性能:
影響の電圧:2kV.
働き圧力:2kV.
2.4電磁適合性:
静電放電:4kV;
速い脈拍のグループ:2kV (電源のループ)、/2kV (信号のループ);
サージ:2kV (差動モード)
2.5使用環境:
温度:-20℃~+60℃.
湿気:相対湿度の≤ 95%。
2.6データ記憶:データ記憶の時間≥10の後の年電源遮断に。
2.7通信用インタフェース:二重RS485インターフェイス。
2.8支部インターフェイス:2400bps.
2.9メートルの通信用インタフェース:4つのボード・レートは置くことができます(例えば:200bps、2400bps、4800bps、9600bps)。

3. 構成の主義
3.1働き主義の簡潔な説明
コレクターのアップリンクの通信モジュールはLoRaWANの議定書の通信モジュールです;ローカル インターフェイスはRS485コミュニケーション モードを採用します;メートルの通信用インタフェースはRS485コミュニケーション モードによって下り回線485バスのエネルギー メートルと伝達し合います。
コレクターは雲管理プラットホームによっておよびLoRaモジュールを通して読書を/制御指令を出されるコレクターの下り回線485バスのエネルギー メートルの読書/制御指令受け取ります。
コレクターに自動的に下り回線バスの電気エネルギーのメートルの前もって決定されたデータを集めることおよび一定の間隔でアップロードすることの機能があります。この機能はプラットホームが指定および偽りなく接続された485のエネルギー メートルを前渡すように要求します。エネルギー メートル ファイル(0に32)が首尾よくダウンロードされれば、コレクターはファイルに所属およびアップリンクによって出されて、およびそれを処理しない指示を放棄します。

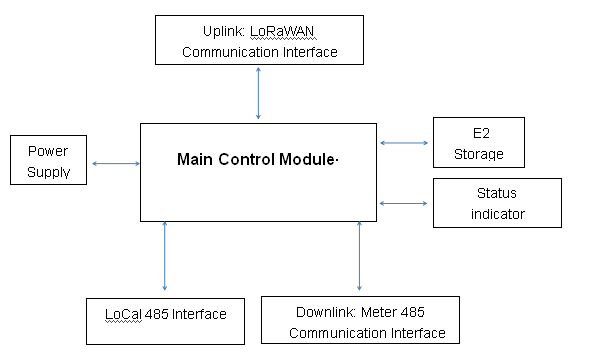

3.2ハードウェア主義の図表
AMIのためのLoRaWANのコレクターへのコミュニケーション分離のデュアルインター フェイス485
電源モジュール:有効な切換えの電源モジュールによって動力を与えられる。
LoRaの通信モジュール:LoRaノードと出入口間のデータ相互作用を実現し、LoRaWANの標準プロトコルのクラスC働くモードを選んで下さい。
ローカル インターフェイス:問い合わせのコレクターの連続した変数によって、あるオペレーティング パラメータのための指定設定があります。
下り回線のメートルの通信用インタフェース:コレクターの下り回線インターフェイスのボーのレート設定の価値に従って、それと統一されるコミュニケーション ボード・レートを可能にして下さい。
主制御モジュール:データ受信を制御し/3つの連続チャネルの送り、貯え/内部E2データを読み、そして現在の働く状態に従ってコレクターの働く状態を分野の人員に知らせるために表示器の状態を置きます。

4.操作、調節および取付け。
1) ユーザー操作および調節のそれはのための必要性設置配線図に従って専門人員によって取付けられていません。
2) 取付けの前に、製造業者のシールを点検すれば、シールはそのままで、そして取付けを始めます。
3) コレクターは安全な、信頼できる取付けを保障する屋内で換気され、乾燥した場所に取付けられています。
4) コレクターはマニュアルで示されている配線図に従ってワイヤーで縛られるべきです。各ターミナルを接続するのに銅線または銅ターミナルを使用することが最善で、きつく締められなければなりません。
5) 配線図
AMIのためのLoRaWANのコレクターへのコミュニケーション分離のデュアルインター フェイス485
AMIのためのLoRaWANのコレクターへのコミュニケーション分離のデュアルインター フェイス485

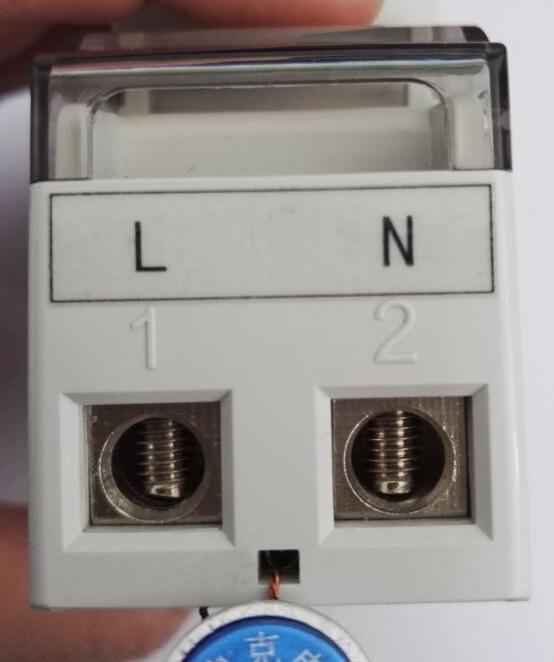

1つは主力供給、L入力です;2つは主力供給、Nの入力です。
5つはA1に接続されます、6つはB1に接続されます、7つはA2に接続され、8つはB2に接続されます。

5.表示燈の記述
オンラインで:コレクターが動力を与えられた後、LoRaの通信モジュールは自動的に、現時点で書き入れるために結合の行為をネットワークを表示燈のフラッシュ始めます;モジュールがネットワークを首尾よく書き入れるとき、表示燈は一定した軽いモードに回ります。
アップリンク:アップリンクのLoRaモジュールがデータを受け取ったり/送る時、表示器は一度点滅し、標準状態は消えています。
下り回線:アップリンクのメートルのバス・インターフェースがデータを受け取ったり/送る時、表示器は一度点滅し、標準状態は消えています。

6. A1、B1、A2のB2港RS-485インターフェイス使用
A1のB1港:下り回線のメートルRS-485のCOMポート。
A2のB2港:ローカルRS-485 COMポート。

7. 交通機関および貯蔵
プロダクトは交通機関および荷を解くことの間に厳しい影響に服従するべきではないです。それは元の包装の条件の下のブラケットで貯えられ積み重ね高さは5つの層を超過するべきではないです。
貯えられるべき場所は周囲温度超過しません-40 ° Cをきれいなべきです| +70 ° Cは、相対湿度95%を超過しません、空気は腐食性のガスを含まないし、形成しません。
貯えられた電気エネルギーのメートルは元の包装にあるべきです。貯蔵の場所の環境はきれいなべきです。周囲温度は-25 °Cを超過するべきではないです| +70 °Cは、相対湿度85%を超過するべきではないし空気は腐食性のガスを含まないし、形成しません。

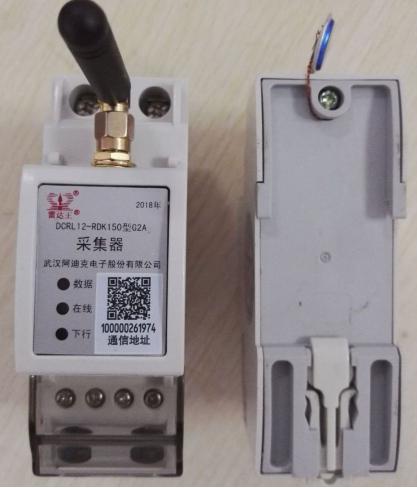

8. 次元(mm)
長さ:100mm;幅:36mm;高さ:67mm。
AMIのためのLoRaWANのコレクターへのコミュニケーション分離のデュアルインター フェイス485

9. 共通の故障診断、分析およびトラブルシューティング方法
1) すべての表示器はパワーのの表示されません。かどうかコレクターは普通取付けられている、配線は正しいデッサンに従ってワイヤーで縛られるかどうか、そしてコレクターの入力ラインに220V電圧入力があるかどうか。
2) メートルがデータを読むとき、コミュニケーション表示器の表示がないし、コレクターのdownlightに行為があります。485台のバス リンクの積み過ぎか短絡がありますか。
3) オンライン表示燈は点滅し続けますコレクターの位置は出入口の信号によってカバーされません、またはコレクターのLoRaのアンテナ コネクターは異常で、修理される必要があります。

10. 付属品の記述
コレクターは指示、証明書およびシールが装備されます。
